Спіральна форсунка (SPJT) є різновидом насадки з повним конусом або порожнистим конусом, діапазон кута розпилення становить 60°-170°. Діапазон швидкості потоку рідини становить 5,5-410 л/хв. Ця компактна насадка має конструкцію плавних каналів потоку, які можуть мінімізувати блок рідини, щоб рідина досягла максимального потоку в трубі заданого розміру. Спіральну насадку можна встановити або оновити на більшості систем трубопроводів. Доступна насадка типу NPT або BSPT (з наружною) різьбою. Зазвичай насадка 1/4''-2'' може окремо використовувати латунь, лиття з нержавіючої сталі 316, тефлон. Можна використовувати й інші матеріали, якщо їх наносити на спеціальні поля.
Які існують види спіральних насадок?
Спіральні форсунки з нержавіючої сталі
Відмінна корозійна стійкість
Вогне- та термостійкість
Гігієна - може використовуватися в харчовій промисловості
Яскравий і привабливий зовнішній вигляд.
Довгострокова вартість
Латунні спіральні розпилювачі типу Helix
Дуже податливий
Довговічність
Стійкість до високих температур
Стійкість до корозії
Пластикові спіральні розпилювальні насадки Pigtail PP PTFE
Гарна термостійкість до 80-100℃
Стійкість до хімічних розчинників, кислот і лугів
Хороша стійкість до тріщин
Висока стійкість до втоми при вигині

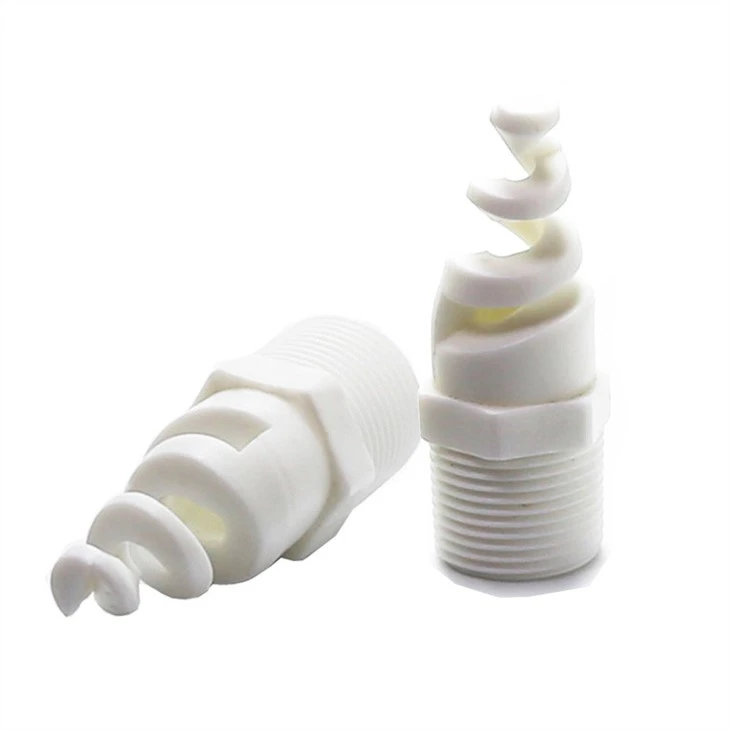

Штопор керамічний спіральний спрей без насадки
Сильна стійкість до екстремальних температур від -290 до 290 ℃
Дуже низька теплопровідність
Надзвичайно стійкий до хімічних розчинників, кислот і лугів
Опис
Візерунок розпилення | Порожнистий конус; Повний конус |
Розмір нитки | 1/4’’; 3/8’’; 1/2’’; 3/4’’; 1’’; 1-1/2’’; 2’’; 3’’; 4’’ |
Матеріал | нержавіюча сталь (303,304,316); латунь; пластик (PP, PVDF, PTFE); Керамічна |
Кут розпилення | 60° ; 90° ; 120° ; 150° ; 170° |
Інформація про замовлення
SPJT | 1/4'&№ 39; | – | СС | 90 | 30 |
↓ | ↓ | ↓ | ↓ | ↓ | |
Тип насадки | НиткаРозмір | Матеріал | Кут розпилення | Код потоку |
Параметр
Розмір нитки | Код потоку | Отвір для розпилення | Вільний прохідний отвір | Швидкість потоку (л/хв) | ||||
0,7 бар | 1,5 бар | 3 бар | 7 бар | 25 бар | ||||
1/4'&№ 39; | 07 | 2.4 | 2.4 | 2.6 | 3.9 | 5.5 | 8.4 | 16 |
13 | 3.2 | 3.2 | 4.9 | 7.3 | 10.3 | 15.7 | 30 | |
20 | 4.0 | 3.2 | 7.6 | 11.2 | 15.8 | 24 | 46 | |
3/8'&№ 39; | 07 | 2.4 | 2.4 | 2.6 | 3.9 | 5.5 | 8.4 | 16 |
13 | 3.2 | 3.2 | 4.9 | 7.3 | 10.3 | 15.7 | 30 | |
20 | 4.0 | 3.2 | 7.6 | 11.2 | 15.8 | 24 | 46 | |
30 | 4.8 | 3.2 | 11.4 | 16.7 | 24 | 36 | 68 | |
40 | 5.6 | 3.2 | 15.1 | 22 | 32 | 48 | 91 | |
53 | 6.4 | 3.2 | 20 | 30 | 42 | 64 | 121 | |
82 | 7.9 | 3.2 | 31 | 46 | 65 | 99 | 187 | |
1/2'&№ 39; | 120 | 9.5 | 4.8 | 45 | 67 | 95 | 145 | 270 |
164 | 11.1 | 4.8 | 62 | 92 | 129 | 198 | 370 | |
3/4'&№ 39; | 210 | 12.7 | 4.8 | 80 | 117 | 166 | 255 | 480 |
1'&№ 39; | 340 | 15.9 | 6.4 | 130 | 190 | 270 | 410 | 775 |
470 | 19.1 | 6.4 | 179 | 260 | 370 | 565 | 1070 | |
1-1/2'&№ 39; | 640 | 22.2 | 7.9 | 245 | 355 | 505 | 770 | 1460 |
820 | 25.4 | 7.9 | 310 | 455 | 645 | 990 | 1870 | |
960 | 28.6 | 7.9 | 365 | 535 | 755 | 1160 | 2190 | |
2'&№ 39; | 1400 | 34.9 | 11.1 | 535 | 780 | 1105 | 1690 | 3190 |
1780 | 38.1 | 11.1 | 680 | 995 | 1405 | 2150 | 4060 | |
3 [ГГ] № 39;&№ 39; | 2560 | 44.5 | 14.3 | 980 | 1430 | 2020 | 3090 | 5830 |
3360 | 50.8 | 14.3 | 1280 | 1880 | 2650 | 4050 | 7660 | |
4'&№ 39; | 5250 | 63.5 | 15.9 | 2000 | 2930 | 4140 | 6330 | 11960 |
Застосування
1 Промивка відпрацьованих газів
2Газове охолодження та очищення відпрацьованих газів: глазурована плитка та кольорова плитка, промислове газове охолодження
3 Процес прання та полоскання
4 Вогнестійкість і пожежогасіння
5 Десульфурація
6 Хімічна обробка: стерилізація, процес виготовлення фармацевтичної продукції
7 Знежирення: чисті пляшки та харчові продукти, чисті пляшки ведмедя, промислове обладнання
8 Контроль пилу: Будівництво, контроль вугільної золи та піску, щебеню, шлакової золи, сміттєприбиральник
9 Водяне охолодження: охолодження первинних металів та інших матеріалів, охолодження конвеєрної стрічки, металевих деталей, машин
Чому варто вибрати спіральні розпилювальні насадки Xinhou'?
Shanghai Xinhou Spray Purification Equipment Co., Ltd. знаходиться в Шанхаї, Китай. Шанхай, як міжнародне місто, відіграє дуже важливу роль у географічному розташуванні міжнародної торгівлі. Якщо ви зацікавлені відвідати нас, ми змусимо вас почуватися як вдома. Окрім чудового розташування, Xinhou найбільше пишається якістю нашої продукції та послугами компанії'. У галузі форсунок наша якість форсунок є найбільш довговічною та найкращою, наш торговий персонал, технічний персонал, відділ пропозицій нададуть вам найефективніший, найповніший та найефективніший сервіс.
Спіральні насадки створюють або спіральний повний конус, або порожнистий конусний малюнок розпилення, спіральний повний конусний візерунок розроблений із серії концентричних порожнистих конусів, які в поєднанні дають ефект повного конуса. Рідина розпилюється на дрібні краплі по безперервно низхідній спіралі, тому входить і виходить без внутрішніх обмежень через сопло. Результатом є вища швидкість розряду, тому низькі тиски накачування можуть використовуватися для отримання необхідного розпилення. Ми пропонуємо широкий діапазон витрат і тисків з кутами розпилення від 60° до 170°. Усі спіральні сопла мають безперешкодний прохід потоку, що мінімізує можливість засмічення.
Наша якість --- Ми вважаємо якість кров'ю життя компанії. Ми виконуємо кожен крок суворо відповідно до стандарту ISO9001:2000, наприклад, закуповуємо сировину, виготовляємо та перевіряємо продукти. Ми маємо пріоритет якості в цій галузі в Китаї, а також економічно ефективної вартості. Позитивні слова багатьох наших клієнтів є найкращим доказом для нас.
Можливо, ви хотіли б дізнатися більше про спіральні насадки?
Що таке спіральна насадка?
Спіральна насадка є різновидом твердої конусоподібної або порожнистої конусоподібної насадки для розпилення. Широко використовується в десульфурації серпанку, видалення пилу, переробці вихлопних газів, утилізації стічних вод, вогнезахисту, пожежогасіння, очищення розпиленням та інших областях. Ці компактні форсунки мають гладкі шляхи потоку, які можуть мінімізувати блокування рідини, щоб рідина в трубопроводі заданого розміру досягала максимального потоку.
Яка найбільш унікальна особливість спіральної насадки?
Велика перевага спіральної насадки полягає в тому, що вона стійка до забивання, що дозволяє розпорошувати широкий спектр рідин. Оскільки рідина розбивається на форму розпилення після виходу з отвору, ці форсунки мають дуже великий вільний прохід, що означає, що зернисті забруднення легко переміщаються через сопло, не викликаючи закупорки.
Які переваги спіральної насадки?
Спіральні насадки (також відомі як насадки Pig Tail) забезпечують ширше охоплення розпилення, ніж більшість інших різновидів розпилювальних насадок з повним конусом, навіть якщо вони використовуються з низьким тиском води. Утворені краплі також, як правило, менші, ніж інші форсунки з повним конусом, що означає, що кут розпилення можна підтримувати незалежно від тиску води, в той час як ці менші краплі також можуть досягати недоступних в іншому випадку ділянок.
